Wasserstrahlzuschnitte inklusive Material

Was sind Wasserstrahlzuschnitte?​

Wasserstrahlzuschnitte sind maßgenaue Bauteile. Die Bauteile werden aus allen erdenkbaren Werkstoffen wasserstrahlgeschnitten. Den Gestaltungsmöglichkeiten und den geometrischen Formen sind so gut wie keine Grenzen gesetzt. Die Materialvielfalt ist uneingeschränkt, da man mit der Wasserstrahltechnik fast alle Werkstoffe sicher präzise, gratfrei und ohne thermische Beeinflussung schneiden kann. Eine Nachbearbeitung der Wasserstrahlzuschnitte entfällt meistens und eine optimale Materialauslastung wird garantiert.

Werkstoffe aus unserem Lagerprogramm mit schneller Verfügbarkeit

Wir verfügen über ein umfangreiches Lagerprogramm und können deshalb Ihre Wasserstrahlzuschnitte aus folgenden Werkstoffen kurzfristig fertigen:

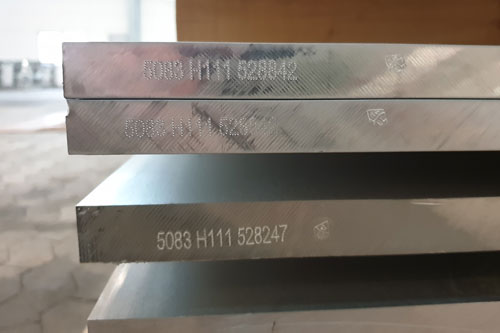

Einlagerung bei uns

Bei Abschluss von Abrufaufträgen bzw. Rahmenverträgen können Sie gerne auch Ihr Material bei uns einlagern.

Hierdurch profitieren Sie von folgenden Vorteilen:

  • Kürzere Lieferzeiten
  • Risikominimierung
  • Nur eine Schnittstelle
  • Höhere Flexibilität
  • Kosteneinsparung
  • Keine eigene Lagerhaltung

Was uns beim Wasserstrahlschneiden auszeichnet

Jahrelange Erfahrung

Optimale Verschachtelung

Geschultes Personal

Fixe Terminzusagen

Eigener Fuhrpark

24 Stunden Service

Europaweite Lieferungen

Exzellente Qualität

Technische Daten

  • Verfahrwege 6000 x 2000 x 200mm
  • Werkstückgewicht 2000kg/m²
  • Automatisches Winkel-Schneidkopfsystem für konusfreie Wasserstrahlzuschnitte
  • Schnittqualität in 5 Stufen
  • Schneidtoleranzen +/- 0,05mm

Materialstärken

  • Aluminium: 200 mm
  • Stahl: 150 mm
  • Edelstahl: 150 mm
  • Titan: 150 mm
  • Zirkonium: 150 mm
  • Kupfer: 130 mm
  • Messing: 130 mm
  • Weitere Werkstoffe auf Anfrage

Schnittqualitäten Wasserstrahlschneiden​​

Mit dem Wasserstrahlschneiden können verschiedene Schnittqualitäten und Oberflächengüten an der Schnitt- und Schleppseite realisiert werden. Diese werden in fünf Qualitätsstufen eingeteilt: Q1 bis Q5. Sie definieren sich über Rauheit der Schnittfläche, Schnittwinkelfehler, Eckfehler, Schnittbeginn- und Schnittendfehler. Im wesentlichen hängt die Qualität der Wasserstrahlzuschnitte von der Schneidgeschwindigkeit und vom dem zu schneidenden Werkstoff ab.

Wir beraten Sie gerne bei der Wahl der optimalen und wirtschaftlichsten Lösung!

Q1

Trennschnitt

1/5
Schnellster und günstigster Schnitt​​

Q2

Grobschnitt

2/5
Ähnlich Trennschnitt, aber mit weniger Riefen​​

Q3

Normalschnitt

3/5
Ausreichende Qualität für die meisten Anwendungen​​

Q4

Qualitätsschnitt

4/5
Glatte Schnittflächen und kaum Riefenbildung​

Q5

Feinschnitt

5/5
Maximale Qualität beim Wasserstrahlschneiden

Oberflächengüten beim Wasserstrahlschnitt​

Die folgende Tabelle gibt exemplarisch einen Überblick über die erreichbaren Qualitäten der Schnitt- (Eintritt) und Schleppseite (Austritt), gemessen als gemittelte Rautiefe (Rz).
QualitätsstufeEintritt (Rz-Werte)Austritt (Rz-Werte)
Q118 µm51 µm
Q218 µm23 µm
Q317 µm20 µm
Q414 µm18 µm
Q514 µm15 µm

Wir haben Ihr Interesse geweckt?
